• 安装时间：2022年
• 处理量：100kg/h
• 煅烧温度：950℃
电阻回转窑
电阻回转窑是一种通过电流加热电阻丝，再将热量间接传导给窑体及内部物料，从而实现干燥、焙烧、煅烧等热处理的先进设备。该类型的回转窑被广泛应用于对热源洁净度有较高要求的领域，如催化剂、分子筛、稀有金属、精细化工、医药材料等。
产品详情

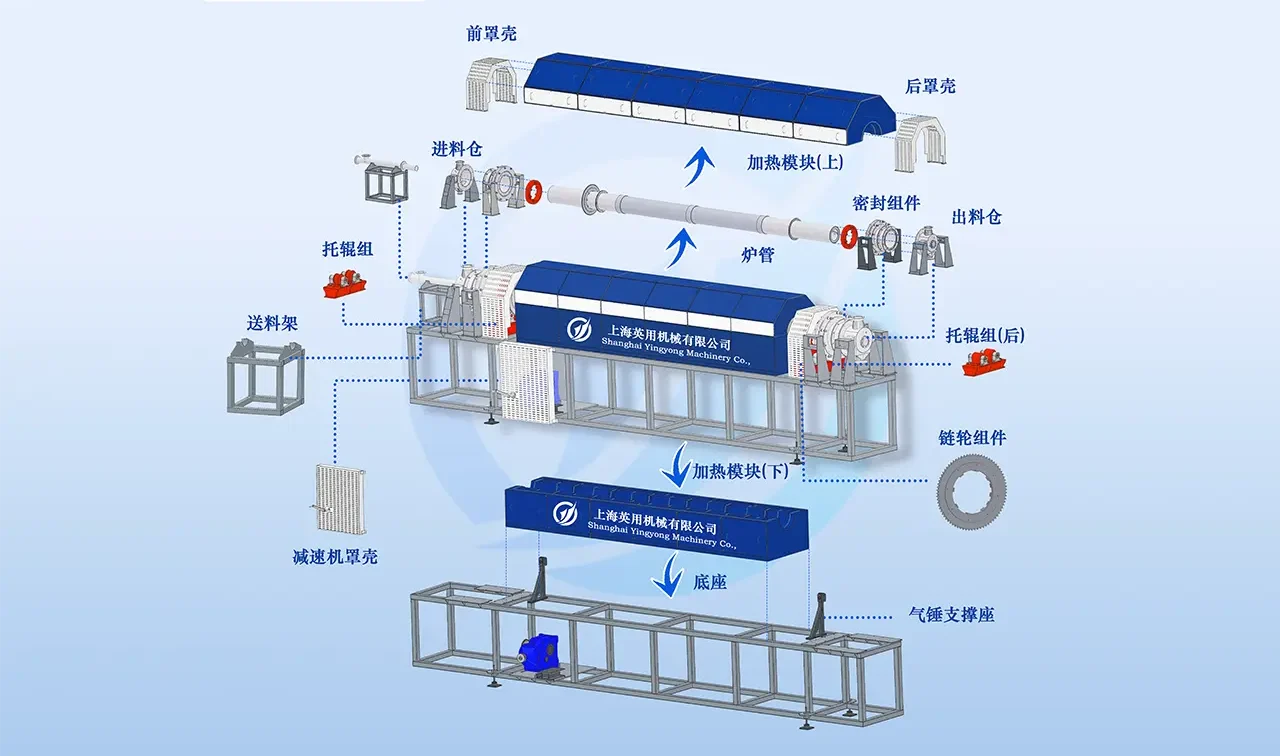

电阻回转窑产品结构图
以下为电阻回转窑的三维结构平面图及爆炸图示，清晰展示设备内部构造与主要部件布置：
✅ 电阻加热系统：均匀环绕筒体，热效率高；
✅ 厚壁隔热壳体：300–400mm，保温性能优越；
✅ 高精度温控系统：可灵活调整加热功率；
✅ 全封闭炉体设计：杜绝热能流失，提高安全性。
工艺原理
在电阻回转窑中，电阻丝安装于密封保温炉体内，通过电流加热后发热，热能均匀传递至筒体，再进一步加热物料。热损低、温度均匀、控制精准，非常适用于对温度波动敏感的物料处理。
应用范围广泛
燃气回转窑适用于非金属矿、金属矿、化工原料、催化剂和农业废弃物等物料的焚化、分解、干燥、煅烧和焙烧处理。典型适用物料包括但不限于：
- 分子筛（4A、3A、5A、13X）
- 活性炭、催化剂、氧化剂
- 氢氧化镁、氯化镁、碱式碳酸镁
- 氧化铜、硫酸铜、氧化铁、氧化镍、氯化铁
- 高岭土、明矾、硫酸铝、铸砂、石灰石、重晶石
- 污水沉淀物、工业废料、农业废弃物等
产品优势
外加热式回转窑技术参数表
| 型号 | 炉管尺寸 | 额定加热功率 | 安装倾角 | 额定工作温度 |
|---|---|---|---|---|
|
SYR20 |
φ0.2×4m |
5万kcal/h |
0.5～4.5° |
100～1200℃ |
|
SYR40 |
φ0.4×6m |
10万kcal/h |
0.5～4.5° |
100～1200℃ |
|
SYR60 |
φ0.6×8m |
18万kcal/h |
0.5～4.5° |
100～1200℃ |
|
SYR80 |
φ0.8×10m |
35万kcal/h |
0.5～4.5° |
100～1200℃ |
|
SYR100 |
φ1.0×12m |
70万kcal/h |
0.5～4.5° |
100～1200℃ |
|
SYR120 |
φ1.2×15m |
100万kcal/h |
0.5～4.5° |
100～1200℃ |
|
SYR140 |
φ1.4×18m |
140万kcal/h |
0.5～4.5° |
100～1200℃ |
|
SYR160 |
φ1.6×20m |
170万kcal/h |
0.5～4.5° |
100～1200℃ |
|
SYR180 |
φ1.8×22m |
200万kcal/h |
0.5～4.5° |
100～1200℃ |
|
SYR200 |
φ2.0×25m |
240万kcal/h |
0.5～4.5° |
100～1200℃ |
|
SYR220 |
Φ2.2×28m |
270万kcal/h |
0.5～4.5° |
100～1200℃ |
|
SYR250 |
Φ2.5×30m |
300万kcal/h |
0.5～4.5° |
100～1200℃ |
|
SYR280 |
Φ2.8×33m |
350万kcal/h |
0.5～4.5° |
100～1200℃ |
|
SYR300 |
Φ3.0×36m |
380万kcal/h |
0.5～4.5° |
100～1200℃ |
|
SYR330 |
Φ3×36m |
～2700kW |
0.5～4.5° |
100～1200℃ |
|
SYR360 |
Φ3.6×45m |
450万kcal/h |
0.5～4.5° |
100～1200℃ |
|
SYR400 |
Φ4.0×50m |
500万kcal/h |
0.5～4.5° |
100～1200℃ |
注：所有设备参数是由所需要求设计，以上数据为实际项目的设计参数。可依据需求进行更改
提供试机试验
上海英用机械拥有专业的研发试验中心，可对不同物料进行来料试加工，通过煅烧的实际情况，对方案配置进行针对性的设计。根据客户的工艺及煅烧要求，工程师将对给料系统、外加热回转窑、尾气处理系统、冷却收集系统等进行科学合理的配置，煅烧方案最大化匹配客户及市场需求，为客户提供一站式解决方案，让您“选型无忧”、“生产无忧”。
试验中心
原料检测、成品分析（更多物料测试，欢迎咨询）
相关项目案例
上海英用机械有限公司是外热式回转窑的大型企业，专业研发和制造各种电阻加热回转窑、电磁加热回转窑、燃气外加热回转窑、内加热回转窑等。
